MX 9030 Agrandir l'image

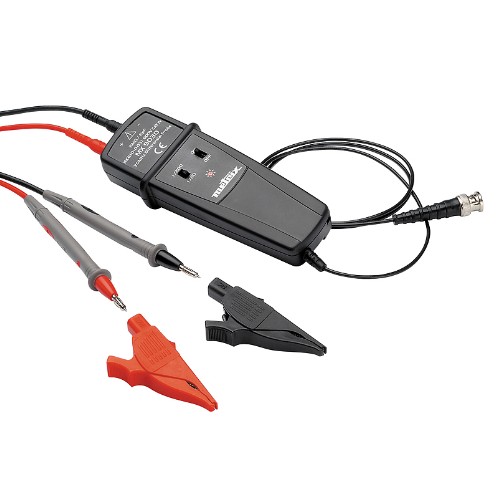

Sonde différentielle MX 9030 METRIX

METRIX

Complément important pour tout oscilloscope de classe 1, relié à la terre, la sonde différentielle MX 9030 s´utilise de façon autonome. Elle permet d´atténuer et de convertir la tension différentielle d´entrée en une basse tension disponible sur la sortie BNC.Alimentée par une pile, la MX 9030 fonctionne avec des cordons de mesure banane amovibles connectés à l´arrière du boîtier.

Plus de détails

Caractéristiques techniques :

  • Bande passante : 30 MHz
  • Rapports de tension : 1/20 et 1/200
  • Entrée : 1 voie différentielle / cordons banane amovibles
  • Plage de tension différentielle d´entrée : ± 0,1V à ± 600V
  • Impédance d´entrée : 2MOHM - 6pF
  • Réjection de mode commun : 80dB à 50 Hz, 50dB à 1 MHz
  • Sortie Oscilloscope : ± 3V chargée par 1 MOHM, câble BNC 1,10m environ
  • Alimentation/Autonomie : 1 pile 9V type 6LF22 / 18 heures
  • Sécurité/CEM : IEC 61010-1, Cat.IV - 600V, CEM selon NF EN 61326-1
  • Dimensions : 163 x 62 x 40 mm
  • Poids : 195 g avec pile

Sonde différentielle MX9030

Sonde différentielle MX9030 MTX 1032 30MHz et 50MHz

documentation pdf Téléchargement (1.12M)
