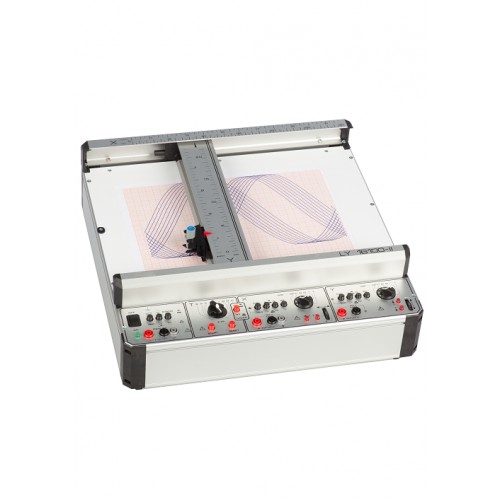

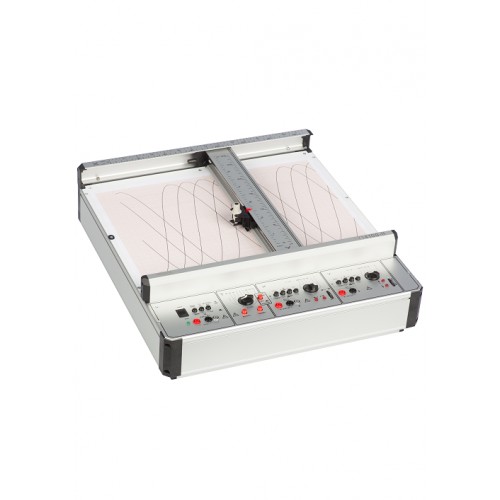

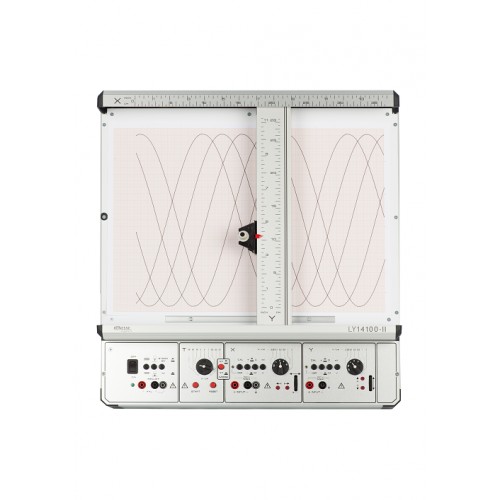

Table traçante enregistreur papier XY A3 et A4 analogique

Table Traçante XY A3 ou A4 :

Calibres de mesure : 0,1 0,2 0,5 1 2 5 10 20 mV/cm, 0,05 0,1 0,2 0,5 1 2 V/cm.
Calibre variable jusqu'à 250 % du calibre.
Décalage du zéro  +150/-250% sur toute la surface.
Impédance d'entrée :1MOHM.
Impédance de source :5 KOHM.
Maintien du papier : Electrostatique.
Spécifications : ± 0,25 % / ± 10uV.
Dérive de température du zéro approx. 0,1 uV/K mV-calibre.
Tension max. entrée approx. 10 uV/K V-calibre.
Tension max. entre  la masse et la terre ± 50 V.
Protection surchage ± 50 V.
Taux de réjection à 50 Hz  SMR 50 dB.
Taux de réjection à 60 Hz  SMR 57 dB.
Réjection mode commun CMRR 130 dB à 1 KOHM.
Format papier  DIN A3 ou  DIN A4 suivant modèle.
Surface d'écriture usuelle 280 mm x 381 mm  (A3), 218 mm x 310 mm (A4).
Feutre type HP.
Alimentation secteur : 115/230 V 50/60 Hz.
Consommation : 12 VA (stand by : 3 VA).
CAT I suivant  VDE 0411.
Vitesse max.d'écriture X-axis 80 cm/s, Y-axis 100 cm/s.
Balance temps X-axis 0,33 s, Y-axis 0,32 s.

Base de temps de l'axe X :
Principe de fonction d'intégration analogique.
Vitesse de Balayage 50 20 10 5 2 1 0,5 0,2 0,1 s/cm.
Contrôle par bouton Start et Reset.
Reset automatique à la fin du calibre.
Spécifications max. 1 %.
Dimensions mm (WxHxD) 477 x 148 x 444 382 x 148 x 387.
Masse approx. 8 kg pour le format A3.
Masse approx. 7 kg pour le format A4.

Consommables :
- 80004005 - Lot de 5 blocs de 100 Feuilles pour table Tracante XY.
- 80116026 - Lot de 5 feutres couleur noire pour table Tracante XY.
- 80116029 - Lot de 5 feutres couleur bleue pour table Tracante XY.

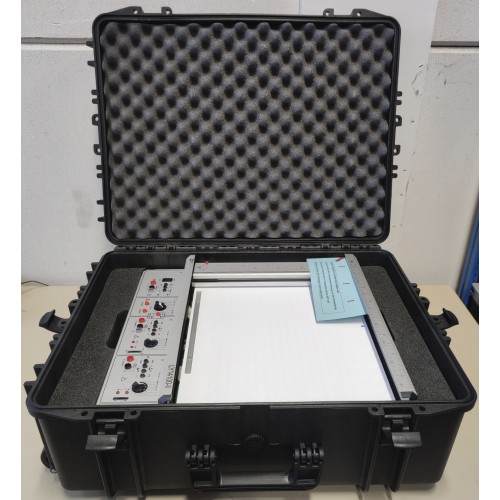

option valise de transport : voir photo

option rack 19 pouces
