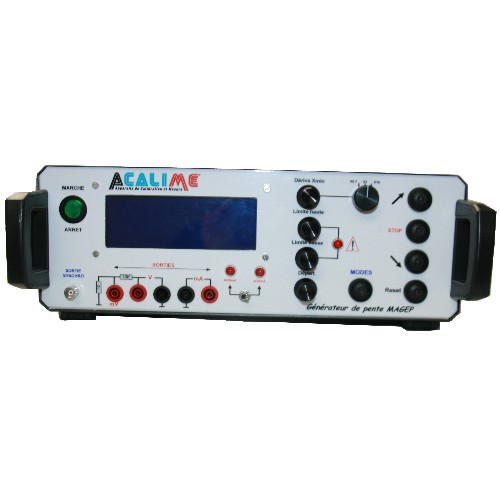

Générateur de rampe ou pente analogique MAGEP

Ce système électronique est un générateur de pentes ou rampes analogiques de grande précision.

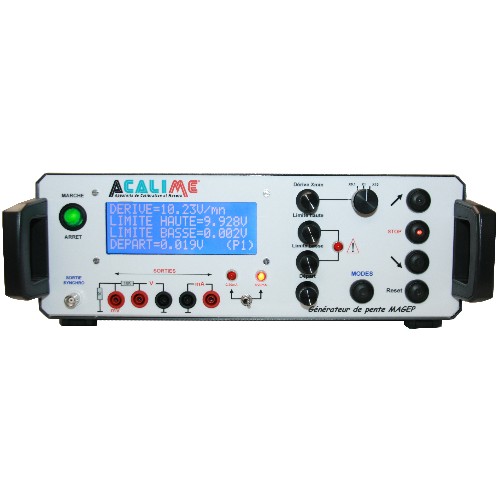

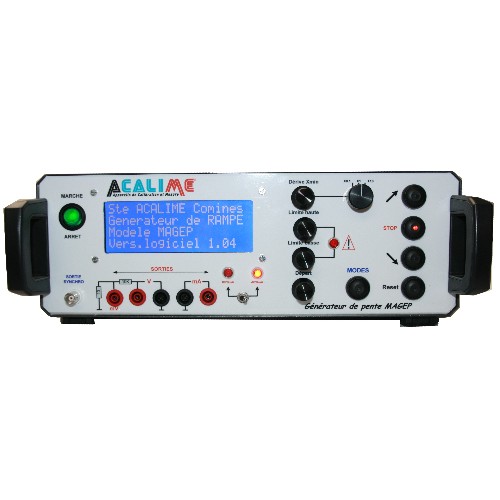

Un microcontrôleur, de dernière génération, permet le pilotage des différentes fonctions et l’affichage des valeurs réglées et de sorties pour la génération des pentes ou rampes (afficheur LCD avec écriture blanche sur fond bleu et rétro-éclairage à Leds).

Un bouton poussoir nommé MODES permet l’affichage de 4 pages d’information et réglages nécessaires à la bonne utilisation de l’appareil.

Les paramètres de la pente sont :
Sa vitesse d’excursion
Son point de départ
Son palier haut
Son palier bas

Le système pourra fournir en simultanée une sortie analogique 0/20mA ou 4/20mA et une tension 0/10Vcc et 0/10mV.

Ces informations de sortie sont affichages sur l’afficheur sous forme

Tension en V
Tension en mV
Courant en mA
Pourcentage de 0 à 100%
Un bargraphe  de 100 éléments sur l’afficheur LCD

La sortie analogique courant est commutable en mode 0/20mA ou 4/20mA.
Le microcontrôleur, et son horloge/timer de haute précision, permet à l’utilisateur un calibrage de l’appareil avec une grande facilité.

Ce système électronique dispose de 3 sorties analogiques simultanées avec

Sortie tension en Volts de 0-10V sous 10mA maxi soit une charge mini de 1 KOhms
Sortie tension en milli Volts de 0 à 10mV (résistance interne du générateur 10 Ohms)
Sortie courant 0/20mA ou 4/20mA pour une charge maxi de 1500 Ohms
Sortie SYNCHRO avec +15Vcc quand mode STOP
Sinon rien en mode fonctionnement

Ce système électronique permet les réglages suivants de la pente analogique

Un sélecteur 3 positions permet d’imposer la vitesse d’excursion avec
Position x0.1 : de 0 à 10%/minute
Position x1 : de 0 à 100%/minute
Position x10 : de 0 à 1000%/minute
